turboIFC Desktop

Revisor PlanBIM + IDS/MEI

Revisa tus proyectos de semanas y Valida tu IFC en minutos

turboIFC permite revisar la estructura, cobertura y completitud de archivos IFC conforme al Estándar BIM para Proyectos Públicos (PlanBIM), estándar buildingSMART, ISO:16739, ISO:19650 y las buenas prácticas OpenBIM.

Automatiza la verificación de la Matriz de Información de Entidades v3 (MIDE3), los Tipos y Niveles de Información (TDI/NDI) y el Manual de Entrega de Información Básica (MEI), asegurando entregables openBIM, seguros, trazables y auditables.

Versión actual: v1.0.2
Compatibilidad: IFC 2x3, a IFC 4.3 – Windows 10/11
Licencia: Gratuita para uso académico y no comercial.

Qué hace turboIFC?

turboIFC integra dos módulos principales para análisis openBIM:

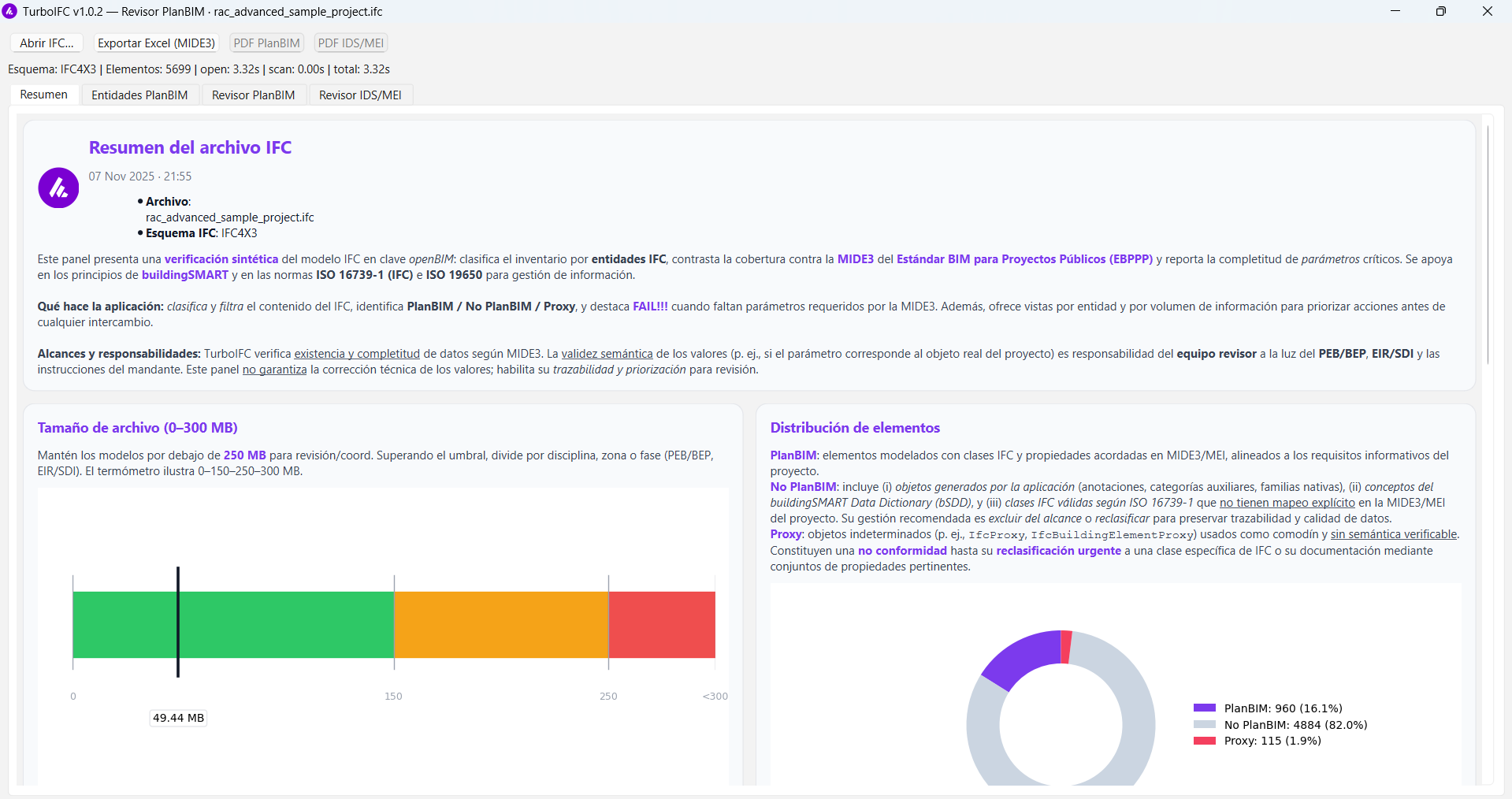

🔹 Revisor PlanBIM (MIDE3)

Evalúa la información del modelo IFC según la Matriz de Información de Entidades (MIDE3).

  • Clasifica entidades como PlanBIM, No PlanBIM o Proxy.

  • Verifica TDI (Tipo de Información) y NDI (Nivel de Información), siguiendo los principios del Estándar.

  • Muestra gráficos OK!/FAIL!!! por entidad y brechas por NDI, facilitando la priorización.

  • Genera reportes PDF PlanBIM y Excel MIDE3 trazables.

🔹 Revisor IDS/MEI

Contrasta el modelo con las exigencias del Manual de Entrega de Información Básica (MEI) y del esquema IDS (Information Delivery Specification).

  • Revisa estructura y completitud del modelo por capítulos:
    3.1 Identidad, 3.2 Localización, 3.3 Niveles, 3.4–3.5 Tipificación, 3.6 Clasificación, 3.7 Materiales, 4.x Propiedades Clave.

  • Valida propiedades críticas del MEI como IsExternal, LoadBearing y FireRating.

  • Entrega resultados en reportes PDF IDS/MEI claros y jerarquizados.

FAQ

¿Necesita instalación?
No. turboIFC es un .exe autoejecutable.

¿Se almacenan los IFC?
No. La verificación se realiza localmente.
El desempeño de la app depende de tu pc.

¿Qué versiones soporta?
Windows 10 y 11, formato IFC 2x3, 4 / 4.3.

¿Quién desarrolla turboIFC?
Desarrollado por Juan Beaumont,
como parte del ecosistema BIMExpert.

Ayúdanos a mejorar

¿Probaste turboIFC?
Comparte tu experiencia, sugerencias o resultados.
Tu retroalimentación ayudará a construir versiones más completas y abiertas.

Qué significan TDI y NDI

TDI (Tipos de Información)

Son 15 grupos de datos definidos por el EBPPP y Representan la naturaleza del dato: texto, número, lista, referencia, etc.
El TDI clasifica qué tipo de información se entrega (geométrica o no geométrica).

NDI (Niveles de Información)

Indican la madurez informacional de cada dato según la etapa del proyecto. Van desde NDI-1 (conceptual) hasta NDI-6 (as-built).
No se aplica al modelo completo, sino a cada entidad dentro del modelo, tal como especifica el Estándar y la Matriz MIDE3.

Cómo los usa turboIFC

Cada parámetro del IFC se cruza con la MIDE3 para determinar su TDI esperado y el NDI alcanzado.
El sistema detecta faltantes (FAIL!!!) y brechas informacionales, indicando si un parámetro está vacío, incompleto o inmaduro para la etapa EAIM correspondiente.

El valor del MEI (Manual Básico de Entrega de Información)

El MEI es una guía de 12 pasos que establece cómo compartir e intercambiar información de manera estructurada usando openBIM (IFC, BCF, COBie), y los estándares establecidos por la buildingSMART.

turboIFC incorpora sus reglas fundamentales:

  • Comprobación de propiedades comunes.

  • Validación de tipificación, clasificación y materiales.

  • Ordenamiento lógico para asegurar entregas reutilizables y coherentes.

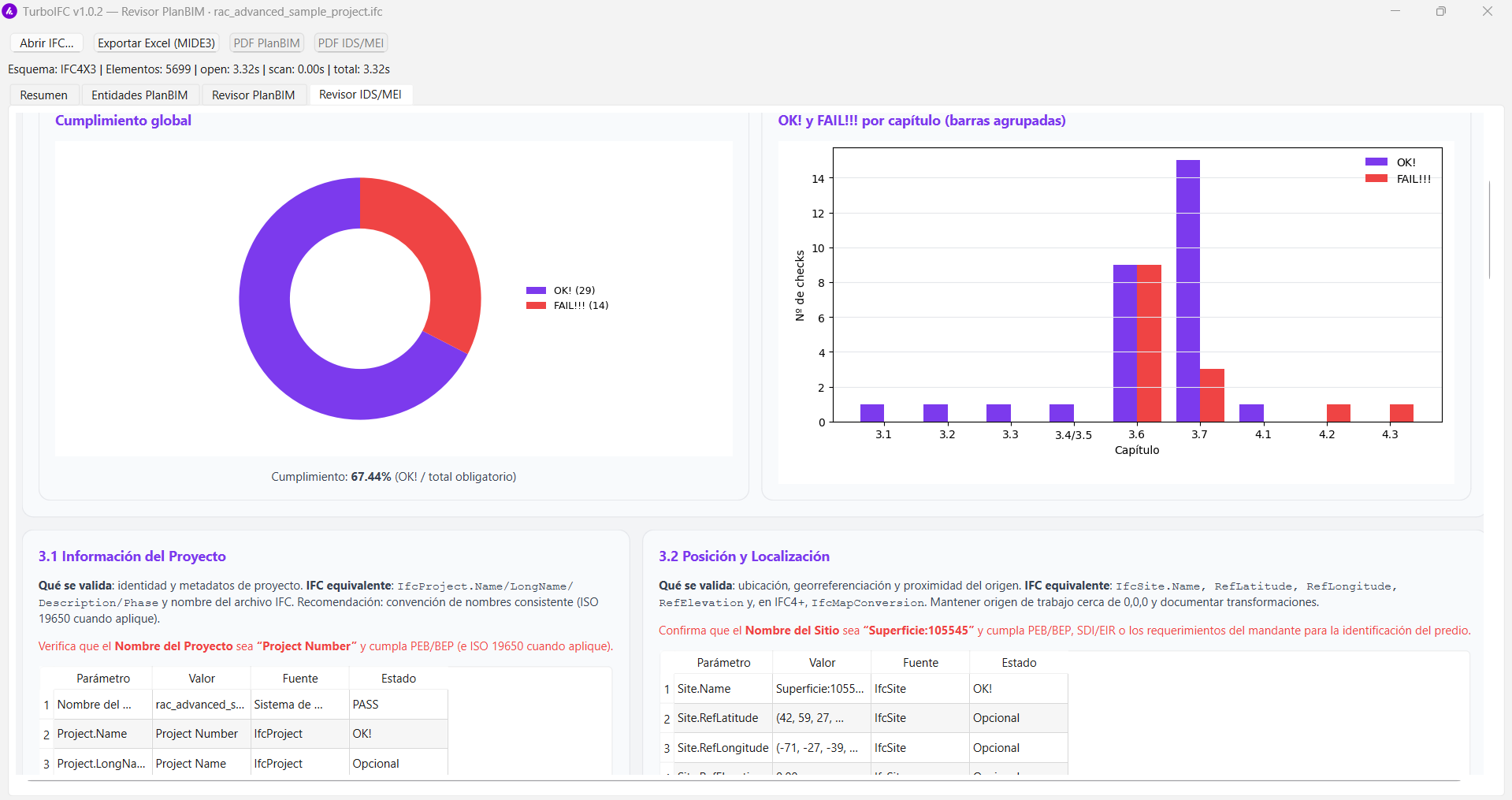

Resultados del Revisor IDS/MEI

  • Cumplimiento global en donut y barras por capítulo.

  • Tablas interactivas por entidad con valores OK/FAIL!!!.

  • Filtros avanzados por propiedad y categoría.

  • Detección de propiedades faltantes: IsExternal, LoadBearing, FireRating.

  • Revisión cruzada con los documentos PEB/BEP y SDI/EIR.

Buenas prácticas de exportación IFC

  • Usa IFC 4 o IFC 4.3 (ISO 16739-1).

  • Evita IfcProxy o tipificaciones genéricas.

  • Nombra el archivo con estructura limpia:
    Proyecto_Modelo_Disciplina_Fecha.ifc

  • Mantén el peso bajo 250 MB (o divide por disciplina).

  • Revisa georreferenciación y niveles antes de exportar.

  • Documenta el NDI comprometido en tu BEP.
